Hangzhou Ocean Industry Co., Ltd. je jedným z popredných výrobcov a dodávateľov spojok typu geh v Číne. Vitajte vo veľkoobchode s veľkoobchodnými odolnými priemyselnými reťazami a dielmi na prenos energie vyrobenými v Číne tu z našej továrne. Všetky prispôsobené produkty majú vysokú kvalitu a konkurencieschopnú cenu.

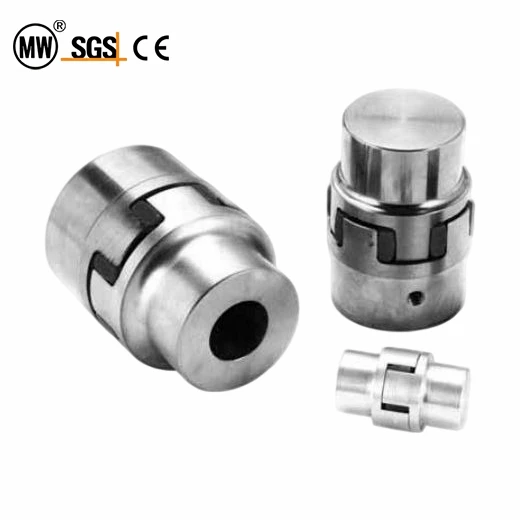

Spojka typu GEH je flexibilná spojka používaná v mechanických prevodových systémoch a je široko navrhnutá a používaná. Pokiaľ ide o sortiment, spojka GEH sa riadi normou DIN s rozsahom veľkostí GEH19 až GEH90. Okrem toho klasifikácia spojok typu GEH zahŕňa aj rôzne modely, ako napríklad GEH-A, GET, GEZ a GEM. Spojka typu GEH- je produkt metrických rozmerov navrhnutý špeciálne pre trh DIN a spojka typu GEH sa používa hlavne v systémoch mechanických prevodov, ktoré vyžadujú vysokú presnosť a spoľahlivosť.
Stručne povedané, spojka typu GEH je flexibilná spojka, ktorá spĺňa normy DIN, so širokou škálou veľkostí a viacerými modelmi na výber, ktoré sú vhodné pre rôzne priemyselné mechanické prevodové systémy.
Parameter
Sortiment produktov
| Normy | Typ série | Rozsah veľkostí |
| DIN | GEH | GEH19-GEH90 |
| Materiál: Oceľ. hliník | |||||||||||||
| Katalóg | Časť | Základné rozmery | Priemer otvoru hriadeľa | Menovitý krútiaci moment šesťhrannej skrutky (Nm) | Maximálna rýchlosť (ot./min.) |
Moment zotrvačnosti (kg.cm²) | Hmotnosť (kg) |
||||||
| L | DH | E | Min | Max | Špecifikácie | TA (Nm) | SHA92 | SHA96 | |||||
| GEH-19 | H1a | 66 | 40 | 16 | 8 | 20 | M6 | 14 | 10 | 17 | 11600 | 0.53 | 0.25 |
| H2a | |||||||||||||
| GEH-24 | H1a | 78 | 55 | 18 | 10 | 28 | M6 | 14 | 35 | 60 | 8500 | 2.23 | 0.55 |
| H2a | |||||||||||||
| GEH-28 | H1a | 90 | 65 | 20 | 14 | 38 | M8 | 35 | 95 | 160 | 7100 | 4.99 | 0.88 |
| H2a | |||||||||||||
| GEH-38 | H1a | 114 | 80 | 24 | 15 | 42 | M8 | 35 | 190 | 325 | 5900 | 12.7 | 1.17 |
| H2a | |||||||||||||
| GEH-42 | H1a | 126 | 95 | 26 | 20 | 50 | M10 | 69 | 265 | 450 | 5000 | 30 | 1.88 |
| H2a | |||||||||||||
| GEH-48 | H1a | 140 | 105 | 28 | 20 | 55 | M12 | 120 | 310 | 525 | 4500 | 49.56 | 2.55 |
| H2a | |||||||||||||
| GEH-55 | H1a | 160 | 120 | 30 | 32 | 65 | M12 | 120 | 410 | 685 | 3900 | 94.56 | 5.2 |
| H2a | |||||||||||||
| GEH-65 | H1a | 185 | 135 | 35 | 35 | 70 | M12 | 120 | 625 | 940 | 3500 | 190 | 5.85 |
| H2a | |||||||||||||
| GEH-75 | H1a | 210 | 160 | 40 | 42 | 80 | M16 | 295 | 1280 | 1920 | 2980 | 400 | 9.06 |
| H2a | |||||||||||||
| GEH-90 | H1a | 245 | 200 | 45 | 42 | 90 | M20 | 580 | 2400 | 3600 | 2380 | 1170 | 17 |
| H2a | |||||||||||||
| Poznámka: Otvor hriadeľa a drážku pre pero je možné zvoliť podľa noriem DIN6885, JIS B1310, UNI6604, GB1095. | |||||||||||||
